In onze vorige blog post hebben we de derde Nubes Ventilatica oplossing geïntroduceerd: de Automatic Leakage Control™ (ALC). In deze blogpost lichten we de specifieke techniek van deze innovatieve oplossing nader toe.
Automatic Leakage Control™ of ALC is de nieuwste innovatie op het gebied van het voorkomen van lekkages in een systeem met een warmtewiel. Het systeem zorgt ervoor dat de lekkage tussen de retourlucht en toevoerlucht wordt gereduceerd tot 0%. Op deze manier wordt voorkomen dat verontreinigingen in de afvoerlucht via het warmtewiel weer in de schone toevoerlucht terechtkomen. Met behulp van een volledig automatisch gestuurde regelklep op basis van drukmetingen en een algoritme in de regelaar, wordt ervoor gezorgd dat de druk in het toevoerdeel altijd hoger is dan in het retourdeel.
ALC™ werkt in tegenstelling tot traditionele oplossingen ook wanneer een systeem behoefte-afhankelijk ventileert en dus geen vast debiet heeft. De gebruiker kan op deze manier profiteren van de voordelen van warmtewielen ten opzichte van kruisstroom- of tegenstroomwisselaars, zoals bijvoorbeeld vochtoverdracht, zonder zorgen over een eventuele overdracht van vervuilde lucht.
Bij WTW-units en luchtbehandelingskasten komen verschillende soorten lekkages voor, te weten:

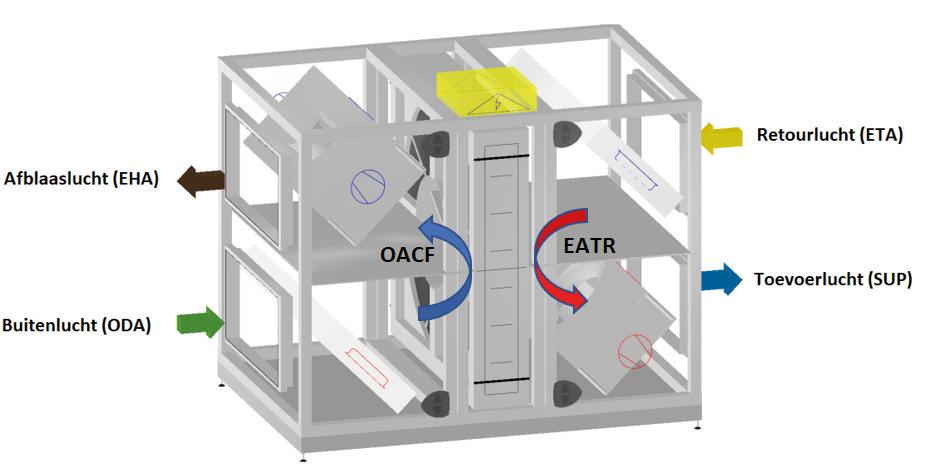

Al deze verschillende soorten lekkages veroorzaken luchtuitwisseling tussen de aangezogen buitenlucht, de toevoerlucht naar het gebouw, de retourlucht uit het gebouw en de afblaaslucht naar de buitenlucht. De hoeveelheid lekkage is afhankelijk van de drukverschillen tussen de verschillende secties van de WTW-unit of de luchtbehandelingskast.
Het drukverschil aan beide zijden van het warmtewiel is negatief. De richting van de lekkage is altijd van afblaasluchtzijde naar toevoerluchtzijde, afblaaslucht lekt aan beide kanten van het wiel. Een spoelzone wordt gebruikt om eventueel aanwezige (verontreinigde) afvoerlucht in de kanaaltjes van het warmtewiel als het ware schoon te blazen, alvorens deze verder roteert naar de toevoersectie van een LBK. Op deze manier wordt voorkomen dat een klein gedeelte van de retourlucht achterblijft in het wiel en aan de verse toevoerlucht wordt overgedragen.
De voorwaarden voor een automatische, dynamische drukregeling zijn:
Met Automatic Leakage Control wordt de markt een passende oplossing geboden, voor meer informatie verwijzen wij u naar de Whitepaper die door Inatherm over dit onderwerp is uitgebracht.
ALC door Exhausto (partner leverancier van Inatherm) is een gepatenteerde oplossing en kan als accessoire bij nieuwe WTW-units van de VEX200 range worden geleverd. De oplossing is ook beschikbaar voor bestaande installaties als retrofit.
Om goed en veilig te ventileren is een specialistische en integrale aanpak nodig. HC Groep heeft hiervoor
Nubes Ventilatica, het 5-stappenplan voor veilig ventileren ontwikkeld.
